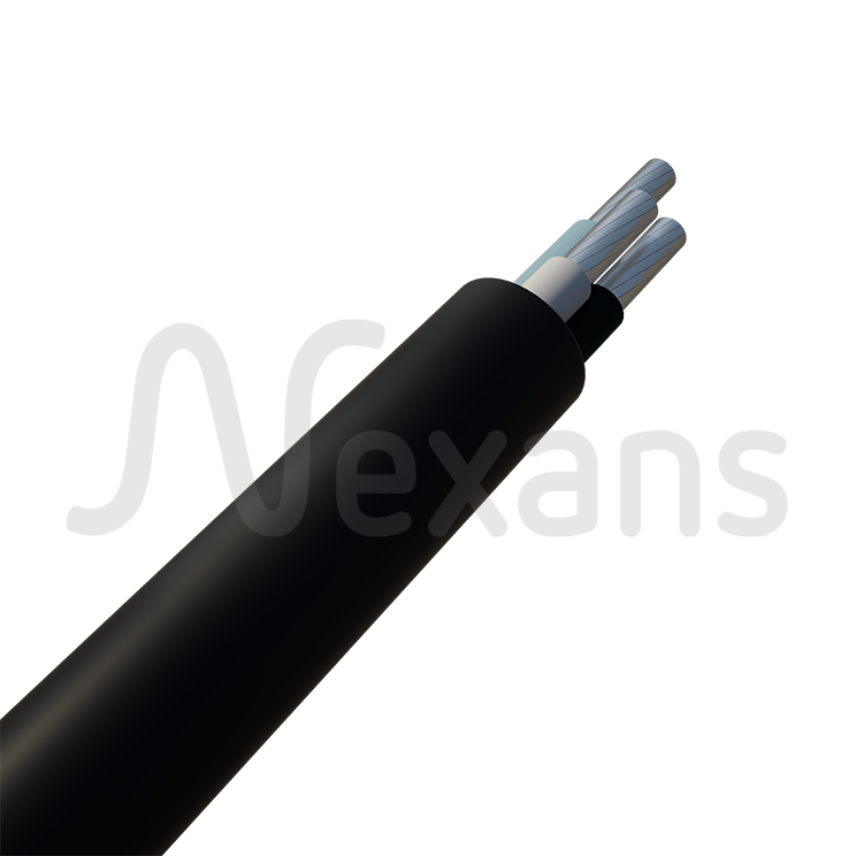

O cabo de alumínio isolado em XLPE com cobertura em PVC é constituído por um condutor de alumínio compactado ou não, composto por fios de alumínio, com isolação em XLPE e com cobertura em PVC
Padrões
-
ProductABNT NBR 7287/92
Application
Aplicações
Os cabos isolados com cobertura são recomendados para circuitos de alimentação e distribuição de energia elétrica desde as subestações e instalações industriais de grande porte até pequenos edifícios comerciais.
Dados Construtivos
1) Condutor
Fios de alumínio, encordoamento classe 2.
2) Isolação
Polietileno Reticulado (XLPE), para 90°C.
3) Identificação
Os condutores são identificados pelas cores branca, azul e preta.
Classe de Tensão:
0,6/1kV
Temperatura de Operação:
Regime normal: 90°C, Sobrecarga: 130°C, Curto-circuito: 250°C
10mm2
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 10 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 4,1 mm
- Espessura da isolação: 0,7 mm
- Espessura da cobertura: 1,2 mm
- Diâmetro Externo: 16 mm
- Massa aprox.: 300 kg/km
16mm2
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 16 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 4,7 mm
- Espessura da isolação: 0,7 mm
- Espessura da cobertura: 1,3 mm
- Diâmetro Externo: 17,5 mm
- Massa aprox.: 385 kg/km
25mm2
Referência Nexans 52917
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 25 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 5,9 mm
- Espessura da isolação: 0,9 mm
- Espessura da cobertura: 1,4 mm
- Diâmetro Externo: 21 mm
- Massa aprox.: 565 kg/km
35mm2
Referência Nexans 52168
- Acondicionamento: Comprimento cortado (500m)
- Seção nominal do condutor: 35 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 7,0 mm
- Espessura da isolação: 0,9 mm
- Espessura da cobertura: 1,5 mm
- Diâmetro Externo: 23,5 mm
- Massa aprox.: 725 kg/km
50mm2
Referência Nexans 52214
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 50 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 8,1 mm
- Espessura da isolação: 1,0 mm
- Espessura da cobertura: 1,6 mm
- Diâmetro Externo: 27 mm
- Massa aprox.: 955 kg/km
70mm2
Referência Nexans 52215
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 70 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 9,8 mm
- Espessura da isolação: 1,1 mm
- Espessura da cobertura: 1,7 mm
- Diâmetro Externo: 31,5 mm
- Massa aprox.: 1300 kg/km
95mm2
Referência Nexans 52219
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 95 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 11,5 mm
- Espessura da isolação: 1,1 mm
- Espessura da cobertura: 1,8 mm
- Diâmetro Externo: 35,5 mm
- Massa aprox.: 1670 kg/km
120mm2
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 120 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 12,9 mm
- Espessura da isolação: 1,2 mm
- Espessura da cobertura: 1,9 mm
- Diâmetro Externo: 39,5 mm
- Massa aprox.: 2110 kg/km
150mm2
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 150 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 14,3 mm
- Espessura da isolação: 1,4 mm
- Espessura da cobertura: 2,1 mm
- Diâmetro Externo: 44 mm
- Massa aprox.: 2590 kg/km
185mm2
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 185 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 16,0 mm
- Espessura da isolação: 1,6 mm
- Espessura da cobertura: 2,2 mm
- Diâmetro Externo: 49 mm
- Massa aprox.: 3200 kg/km
240mm2
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Seção nominal do condutor: 240 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 18,4 mm
- Espessura da isolação: 1,7 mm
- Espessura da cobertura: 2,4 mm
- Diâmetro Externo: 55 mm
- Massa aprox.: 4060 kg/km
